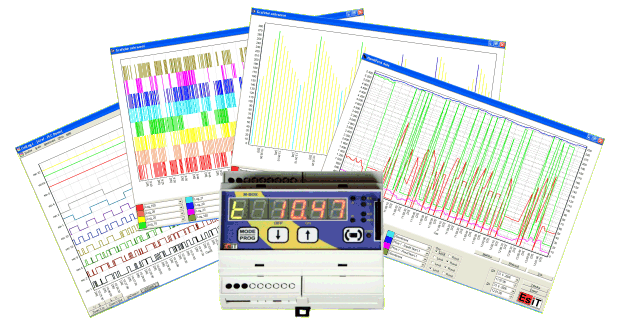

Datalogger a regulátor M-Box
Co to je?
- M-Box je moderní záznamové a řídící zařízení, které pracuje s paměťovými kartami MMC a SD.
- Připojuje se sériovou linkou k jinému přístroji (řídící systém, měřící přístroj, PLC, ...) a z něj stahuje data
- Zaznamenává stav svých digitálních a analogových vstupů
- Provádí měření a nenáročné regulace pomocí svých vstupů a výstupů.
- Záznam ukládá na kartu do souborů, kartu lze jednoduše z přístroje vyjmout, vložit do čtečky a desítky či stovky megabytů během několika sekund přenést do PC.
- Rozsáhlá softwarová podpora pro grafické a textové zobrazení, analýzy, tisky a exporty dat
- K dispozici firmware pro komunikaci s velkou řadou přístrojů
- Počet podporovaných přístrojů a protokolů neustále rozšiřujeme
- Provádíme zakázkové úpravy stávajícího M-BOX firmware a PC software i zcela nové aplikace
- Možnost úpravy hardware dle potřeb zákazníka
- Jednoduchá změna firmware M-BOXu - vložením souboru na kartu.
- Téměř neomezený počet záznamů - pracuje s kartami s kapacitou až 2GB.
- Trvalé sledování řídicích a regulačních systémů
- Evidence zásahů obsluhy
- Ladění systému, usnadnění optimálního nastavení
- Zaznamenaná data lze poslat E-mailem a analyzovat chování před fyzickou návštěvou
- Včasná diagnostika = úspory v celém životním cyklu dodaného systému
- Výhodné v místech, kde je problematické nebo nevhodné On-Line sledování
| Technické parametry | |
|---|---|
| Uživatelské rozhraní | Šestimístný sedmisegmentový displej, čtyři ovládací tlačítka, piezo, 7 x LED
Možnost připojení standardní nebo numerické PC klávesnice konektorem PS/2 |
| Karty | Veškeré karty typu MMC (Multimedia Card) a SD (Secure Digital) až do kapacity 2GB Systém FAT a FAT32 |
| Vstupy, výstupy | 2 analogové vstupy 0 ÷ 10V nebo 0 ÷ 20mA
až 5 galvanicky oddělených vstupů 3 ÷ 30V 1 reléový výstup 5A / 230V 1 galvanicky oddělený tranzistorový výstup |
| sériová linka | RS485 a RS232, galvanicky oddělená
sběrnice I2C pro přpojení dalších interních či externích periferií |
| Napájení | 230V ~ |
| Rozměry | 106 x 90 x 58 mm, krytí IP20 |
| Třída impulsního přepětí | III dle IEC 664-I |
| Externí moduly | |
|---|---|
| ZMC-DIO-485 | Inteligentní modul 4 * opto vstup, 8 x relé výstup na sběrnici 485 |
| ZMC-DIO-I2C | Inteligentní modul 4 * opto vstup, 8 x relé výstup na sběrnici I2C |
| 8OP-I2C | Modul 8 * opto vstup na sběrnici I2C |
| 3RE-I2C | Modul 3 * reléový výstup a 1 * opto vstup na sběrnici I2C |
| DCF-IN | Modul pro příjem přesného času |
| Reference - Přehled aplikací | |
|---|---|
| INL | Záznam analogových a digitálních vstupů, četnost záznamu až 100Hz, záznam změn. |
| NTL | Záznam okamžitých hodnot síťového napětí v každé periodě, ve všech fázích |
| RTU | Záznam hodnot registrů z přístrojů se sběrnicí MODBUS-RTU |
| ERTU | Logování aktivity přístrojů PLC se sběrnicí MODBUS-RTU |
| MBAN | Čtení a záznam stavu digitálních vstupů a výstupů přístrojů se sběrnicí MODBUS-RTU |
| PULS | Zobrazení a záznam výkonu a práce z SO pulzů - elektroměr |
| USPY | Záznam libovolné komunikace na sériové lince |
| CNTx | Různé typy počítadel, čítající nahoru, dolů, několik počítadel v jednom přístroji, různý způsob obsluhy, .... |
| KMB | Záznam dat z přístrojů KMB Systems |
| AIB2 | Záznam dat z modulů MicroUnit společnosti Tedia |
| ERO | Záznam dat z přístrojů s protokolem ERO Electronic |
| ABQ4 | Záznam dat z regulátorů čtvrthodinového maxima |
| PHT1,PTH2 | Řízení linky a logování veškeré aktivity |
| RETI | Zakomponování M-BOXu do systému RETIS společnosti KMB Systems |
| PCxx | Řízení kompresorové stanice |
| UniLog-A | PC aplikace pro prohlížení a exporty periodicky měřených, zejména analogových dat |
| UniLog-D | PC aplikace pro prohlížení, exporty a vyhodnocení diskrétních událostí |
| UniLog-L | PC aplikace pro práci s digitálními záznamy - Logický analyzér |
M-BOX je možno dodávat jako OEM modul, procesorový modul s držákem karty
| Výběr souborů ke stažení | |
|---|---|
| M-BOX | Prospekt záznamového zařízení (1,6MB) |
| M-BOX | Prospect of datalogger - Deutsche (1,3MB) |
| M-BOX | Prospect of datalogger - English (1,3MB) |
| Mbox | Návod k přístroji M-BOX |
| MBOX-PULS | Elektroměr - měří a zaznamenává aktuální výkon a najetou práci z SO pulzů. |
| MBOX-RTU | Návod k aplikaci M-BOX - Datalogger pro protokol MODBUS + záznam vlastních vstupů |
| Unilog-A | Návod na program Unilog-A - Práce s analogovými daty |
| Unilog-D | Návod na program Unilog-D - Práce s událostmi |
| Unilog-L | Návod na program Unilog-L - Práce s logickými záznamy |
| MBOX-USPY | Návod k aplikaci M-BOX - Záznam dat ze sériové linky |
